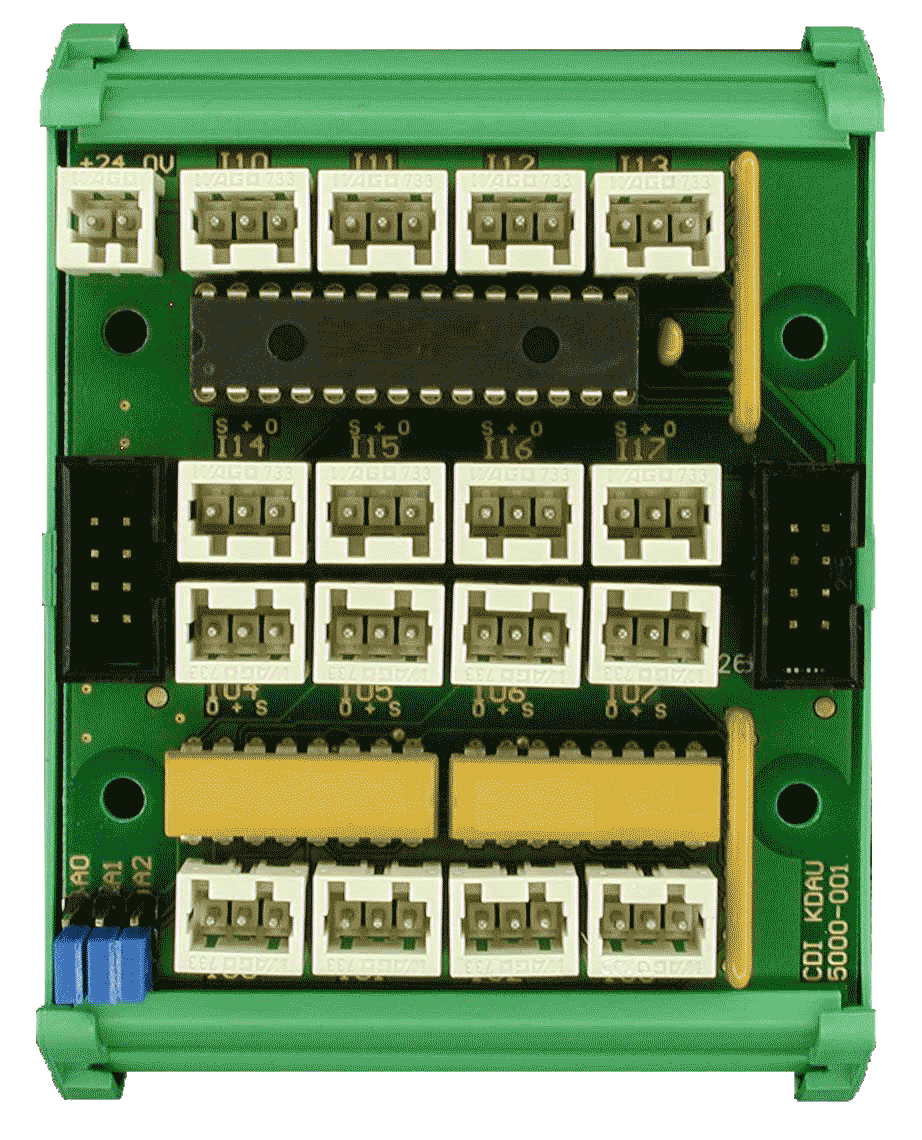

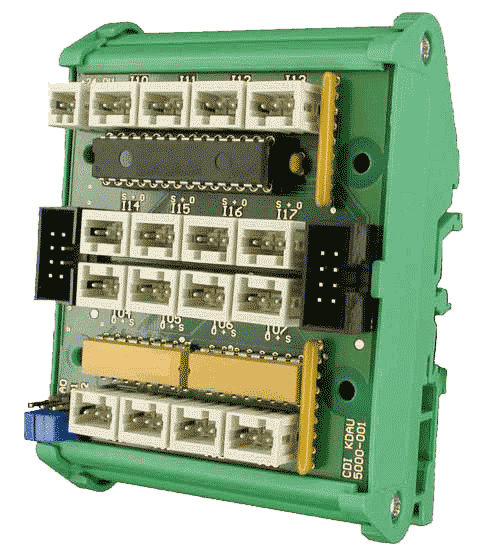

KDAU-5000 - 16 x INPUTS 24VDC Module
DESCRIPTION
16 PNP inputs 24VDC module
All inputs fitted with
WAGO 3 pins 733-333 connectors for direct sensor connexion
with 0V, +24V and input signal
Compatible cable connector WAGO 733-103
Supply connector
WAGO 2 pins 733-332
Compatible cable connector WAGO 733-102
KDIO Bus address selectable from 0 to 7
TECHNICAL INFORMATION
ELECTRICAL
KDIO BUS
Address [0..7] selectable
2 x KDIO flat cable interconnection connector for up to 8 modules in cascade connections
INPUT LEVELS & CURRENTS
0 < 3.5 V
1 > 9.5 V
Current 1.6 mA @ 24V
Absolute maximun voltage at any inputs: 260V
CONNECTION
SUPPLY
WAGO 2 pins 733-332 for cable connector WAGO 733-102
INPUTS
WAGO 3 pins 733-333 for cable connector WAGO 733-103
MECHANICAL
Dimensions: L 67.5 X H 92.6
Conform for rail mount for norms DIN EN 50022, DIN EN 50035 & DIN EN 50045
www.cdisa.ch
Rev 20 - 09 Jan 2009 - 18:09:18
-
