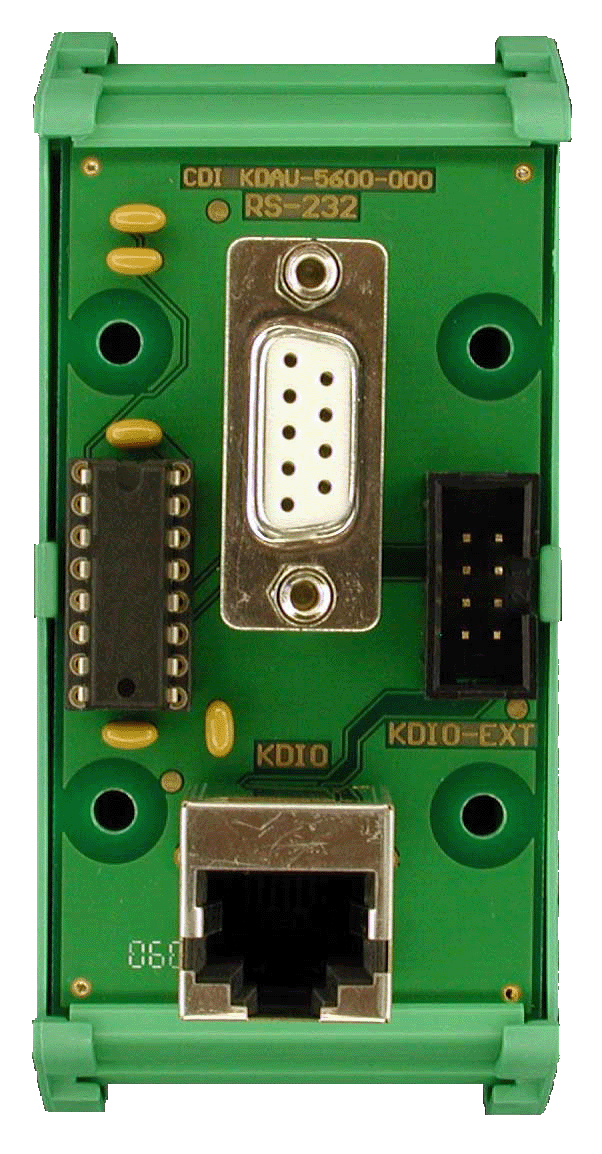

KDAU-5600 - 1 x RS232 DB9M + KDIO-EXT
DESCRIPTION
RS232 Interface
Unused KDIO channel signals accessible on a connector
TECHNICAL INFORMATION
ELECTRICAL
KDIO BUS
1 x RJ45 Connector for connexion to a RS232 able KDIO channel
SUPPLY
Module supplied by KDIO channel
CONNEXIONS
RS232 DB9F
Pin
Signal
2
TXD
3
RXD
5
0V
4
Shorted with 6
6
Shorted with 4
Case
0V
KDIO-EXT - BERG 2 x 4 X 2.54 X 2.54
Pin
Signal
Pin
Signal
1
0V
2
+VDD
3
KDIOx_0
4
KDIOx_3
5
KDIOx_1 (TXD)
6
KDIOx_4
7
KDIOx_2 (RXD)
8
KDIOx_5
MECHANICAL
DIMENSIONS
Dimensions: L 42.5 X H 92.6
Conform for rail mount for norms DIN EN 50022, DIN EN 50035 & DIN EN 50045
www.cdisa.ch
Rev 15 - 09 Jan 2009 - 18:30:04
-
